一、概述
我廠按流線型設計的單偏心法蘭式蝶閥，克服了普通蝶閥摩擦阻力大、拆卸困難、水流損失大等缺陷�？蓮V泛使用于給排水、建筑、空調、污水、石油、化工、醫藥、輕紡、水電等系統管道作截止和調節作用。
二、特點
1. 蝶板采用流線型，桁架式設計，能大大地減少流體阻力。
2. 密封閥座直接安裝于蝶板上，不用拆下閥桿，即可進行更換。
3. 采用單偏心結構，可減少密封閥座摩擦阻力。
4. 整體環氧樹脂粉體烤漆，只要更換密封閥座材料，即可適用于不同介質。
|
三.主要規格 |
四.主要零件材料 |
| 壓力等級： 1.0MPa、 1.6MPa |
序號 |
名 稱 |
材料 |
| 閥體壓力： 1.5MPa、 2.4MPa |
1 |
閥體、蝶板 |
灰鑄鐵或球墨鑄鐵 |
| 密封試驗： 1.1MPa、 1.76MPa |
2 |
閥 桿 |
不 銹 鋼 |
| 工作溫度： 0～80℃ |
3 |
密封閥座 |
橡膠 |
| 適用介質： 水、氣 |
|

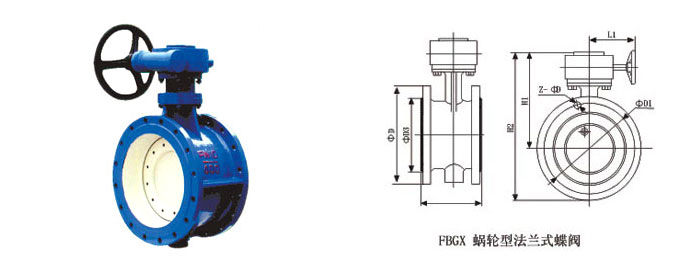

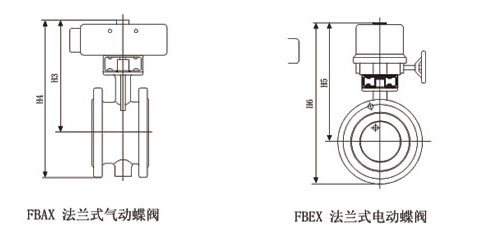

五、外形尺寸
|
公稱壓力 |
公稱通徑 |
尺寸 |
| PN(MPa) |
DN(mm) |
L |
φD1 |
φD |
Z-φd |
φD2 |
L1 |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
1.0 |
50 |
108 |
125 |
165 |
4-18 |
102 |
154 |
228 |
310 |
256 |
338 |
342 |
424 |
|
65 |
112 |
145 |
185 |
4-18 |
122 |
154 |
240 |
333 |
276 |
358 |
356 |
448 |
|
80 |
114 |
160 |
200 |
8-18 |
133 |
154 |
323 |
423 |
313 |
413 |
368 |
468 |
|
100 |
127 |
180 |
220 |
8-18 |
158 |
154 |
330 |
440 |
318 |
428 |
411 |
521 |
|
125 |
140 |
210 |
250 |
8-18 |
184 |
154 |
330 |
455 |
318 |
444 |
412 |
537 |
|
150 |
140 |
240 |
285 |
8-22 |
212 |
154 |
368 |
510 |
411 |
553 |
506 |
648 |
|
200 |
152 |
295 |
340 |
8-22 |
268 |
238 |
444 |
614 |
508 |
678 |
524 |
694 |
|
250 |
165 |
350 |
395 |
12-22 |
320 |
238 |
478 |
680 |
545 |
742 |
557 |
754 |
|
300 |
178 |
400 |
445 |
12-22 |
370 |
227 |
546 |
776 |
581 |
803 |
565 |
787 |
|
350 |
190 |
460 |
505 |
16-22 |
430 |
227 |
580 |
840 |
614 |
866 |
598 |
850 |
|
400 |
216 |
515 |
565 |
16-26 |
482 |
270 |
568 |
858 |
658 |
940 |
698 |
980 |
|
450 |
222 |
565 |
615 |
20-26 |
532 |
280 |
686 |
993 |
688 |
995 |
773 |
1080 |
|
500 |
229 |
620 |
670 |
20-26 |
585 |
338 |
702 |
1056 |
723 |
1058 |
915 |
1250 |
|
600 |
267 |
725 |
780 |
20-30 |
685 |
385 |
741 |
1161 |
773 |
1163 |
990 |
1380 |
|
700 |
430 |
840 |
895 |
24-30 |
800 |
385 |
873 |
1328 |
836 |
1283 |
990 |
1430 |
|
800 |
470 |
950 |
1015 |
24-33 |
905 |
385 |
931 |
1443 |
891 |
1398 |
1035 |
1540 |
|
900 |
510 |
1050 |
1115 |
28-33 |
1005 |
545 |
981 |
1543 |
941 |
1498 |
1243 |
1800 |
|
1000 |
550 |
1160 |
1230 |
28-36 |
1110 |
620 |
1026 |
1653 |
993 |
1608 |
1750 |
2365 |
|
1200 |
630 |
1380 |
1455 |
32-39 |
1330 |
620 |
1140 |
1873 |
1123 |
1850 |
1856 |
2583 |
|
公稱壓力 |
公稱通徑 |
尺寸 |
| PN(MPa) |
DN(mm) |
L |
φD1 |
φD |
Z-φd |
φD2 |
L1 |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
1.6 |
50 |
108 |
125 |
165 |
4-18 |
102 |
154 |
228 |
310 |
256 |
338 |
343 |
424 |
|
65 |
112 |
145 |
185 |
4-18 |
122 |
154 |
250 |
333 |
276 |
358 |
356 |
448 |
|
80 |
114 |
160 |
200 |
8-18 |
133 |
154 |
323 |
423 |
313 |
413 |
368 |
468 |
|
100 |
127 |
180 |
220 |
8-18 |
158 |
154 |
330 |
440 |
318 |
428 |
411 |
521 |
|
125 |
140 |
210 |
250 |
8-18 |
184 |
154 |
330 |
455 |
319 |
444 |
412 |
537 |
|
150 |
140 |
240 |
285 |
8-22 |
212 |
154 |
368 |
510 |
411 |
553 |
506 |
648 |
|
200 |
152 |
295 |
340 |
12-22 |
268 |
238 |
444 |
614 |
508 |
678 |
524 |
694 |
|
250 |
165 |
355 |
405 |
12-26 |
320 |
238 |
478 |
680 |
540 |
742 |
557 |
759 |
|
300 |
178 |
410 |
460 |
12-26 |
370 |
227 |
546 |
776 |
573 |
803 |
565 |
795 |
