| 對夾式連接蝶閥 |
| 發表時間：2011-5-25 文字 〖 大 中 小 〗 閱讀次數：9345 [關閉窗口] |
|
 |

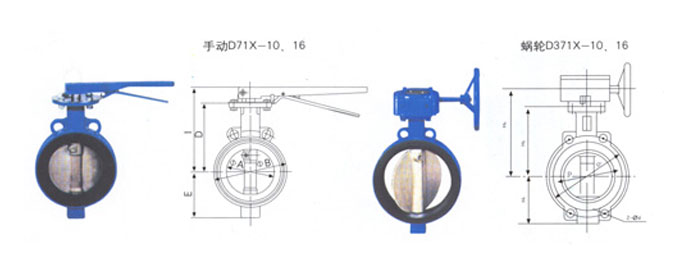

主要連接尺寸和外形尺寸(PN 1.0MPa / 1.6MPa):
| 公稱通徑DN |
L |
H1 |
H2 |
H3 |
D |
D1 |
Z-φd |
| 40 |
33 |
80 |
128 |
170 |
78 |
110 |
4—17.5 |
| 50 |
43 |
80 |
161 |
176 |
94 |
125 |
4—17.5 |
| 65 |
46 |
89 |
175 |
196 |
115 |
145 |
4—17.5 |
| 80 |
46 |
95 |
181 |
196 |
125 |
160 |
4—17.5 |
| 100 |
52 |
114 |
200 |
206 |
150 |
180 |
4—175 |
| 125 |
56 |
127 |
213 |
225 |
180 |
210 |
4—17.5 |
| 150 |
56 |
139 |
226 |
235 |
208 |
240 |
4—22 |
|
200 |
60 |
175 |
260 |
317 |
266 |
295 |
4—22 |
|
250 |
68 |
203 |
292 |
335 |
322 |
350／355 |
4-22/4-26 |
|
300 |
78 |
242 |
337 |
370 |
372 |
400／410 |
4-22/4-26 |
|
350 |
78 |
267 |
368 |
390 |
422 |
460／470 |
4-22/4-26 |
|
400 |
102 |
297 |
400 |
457 |
535 |
515／525 |
4-26/4-30 |
|
450 |
114 |
315 |
422 |
462 |
582 |
565／585 |
4-26/4-30 |
|
500 |
127 |
348 |
480 |
530 |
635 |
620／650 |
4-26/4-33 |
|
600 |
154 |
444 |
685 |
785 |
743 |
725／770 |
4-30/4-36 |
|
700 |
165 |
520 |
720 |
890 |
855 |
840／840 |
4-30/4-36 |
|
800 |
190 |
591 |
838 |
908 |
984 |
950／950 |
4-33/4-39 |
|
900 |
203 |
648 |
857 |
1027 |
1075 |
1050／1050 |
8-M30/8-M36 |
|
1000 |
216 |
720 |
917 |
1087 |
1183 |
1160／1170 |
8-M33/8-M39 |
|
1200 |
254 |
825 |
1050 |
1220 |
1410 |
1380／1390 |
8-M36/8-M45 | | 文章分頁：1
|
|
|
|
|
