國標襯氟閥門（對夾）

發表時間：2011-5-25 文字〖大中小〗閱讀次數：6248 [關閉窗口]

產品簡介：

設計規范

結構長度

連接法蘭
試驗與檢驗 產品標識 供貨規范

GB/T 12238 GB/T 12221 JB/T 78;JB/T 79 GB/T 13927 GB/T 12220 JB/T 7928

襯里、閥座

代號Code

適用溫度
適用介質

PTFE(F4) F4
≤180
除熔融堿金屬，元素氟外的各種濃度的酸、堿、鹽、水、有機酸等強腐蝕性介質

PCTFE(F3) F3 ≤120

FEP(F46) F46 ≤150

PFA(可溶性F4) Fa ≤180

PVDF(F2) F2 ≤100

RPTFE(RF4) FR4 ≤180

零件名稱

灰鑄鐵

鑄鐵
不銹耐酸鑄鐵 超低碳不銹耐酸鑄鐵

Z C P R PL RL

閥體、閥蓋 HT250 WCB CF8 CF8M CF3 CF3M

碟板 WCB 35 CF8 CF8M CF3 CF3M

閥桿 ICR13 ICR13 ICR18Ni9Ti ICR18NiI2MO2Ti OOCRI8NiI0 OOCR17NiI4MO2

襯里、閥座 PTFE(F4)\PCTFE(F3)\FEP(F46)\PFA(可溶F4)

密封圈 FPM(氟橡膠) FPM(氟橡膠)

彈性條（墊） SI(硅橡膠) SI(硅橡膠)

調節定位座 OCR18Ni9 OCR18Ni9 ICR18Ni9Ti ICR18NiI2MO2Ti OOCRI8NiI0 OOCR17NiI4MO2

緊固螺栓 35 35 ICRI7Ni2 ICRI7Ni2 ICRI8Ni9Ti ICRI8Ni9Ti

螺母 45 45 OCRI8Ni9 OCRI8Ni9 OCRI8Ni9

洛牌 ZL101 ZL101 ZL101

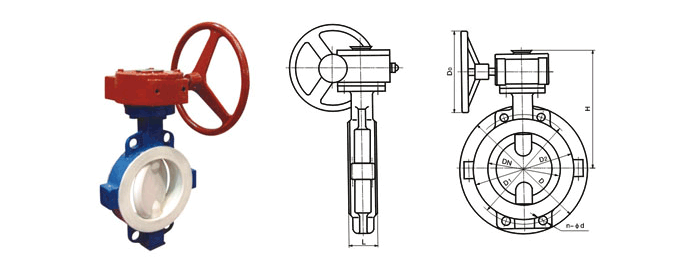

DN
（mm）
NPS
(inch)
L

D
D1 D2 F B N-ØD W D0 H WT(kg)

PN0.6MPa

40 1 1/2 33 130 100 80 3 16 4-Ø14 160 140 2.5

50 2 43 140 110 90 3 16 4-Ø14 200 145 3.5

65 2 1/2 46 160 130 110 3 16 4-Ø14 250 155 4.5

80 3 46 182 150 125 3 18 4-Ø18 250 165 6

100 4 52 205 170 145 3 18 4-Ø18 250 180 7.5

125 5 56 235 200 175 3 20 8-Ø18 300 203 11

150 6 56 260 225 200 3 20 8-Ø18 300 225 16

200 8 60 315 280 255 3 22 8-Ø18 200 275 48

250 10 68 370 335 310 3 24 12-Ø18 200 315 60

300 12 78 435 395 362 4 24 12-Ø23 240 348 75

350 14 78 485 445 412 4 26 12-Ø23 240 415 82

400 16 102 535 495 462 4 28 16-Ø23 280 460 123

450 18 114 590 550 518 4 28 16-Ø23 280 500 150

500 20 127 640 600 568 4 30 16-Ø23 320 530 180

600 24 154 755 705 670 5 30 20-Ø25 320 610 225

700 28 165 860 810 775 5 32 24-Ø25 360 675 315

800 32 190 975 920 880 5 34 24-Ø30 360 805 385

900 36 203 1075 1020 980 5 36 24-Ø30 380 995 420

1000 40 216 1175 1120 1080 5 36 28-Ø30 400 1170 620

1200 48 254 1400 1340 1295 5 40 32-Ø34 400 1295 788

DN
（mm）
NPS
(inch)
L

D
D1 D2 F B N-ØD W D0 H WT(kg)

PN1.0MPa

40 1 1/2 33 145 110 85 3 18 4-Ø18 160 140 3

50 2 43 160 125 100 3 20 4-Ø18 200 145 4

65 2 1/2 46 180 145 120 3 20 4-Ø18 250 155 6

80 3 46 195 160 135 3 22 4-Ø18 250 165 8

100 4 52 215 180 155 3 22 8-Ø18 300 180 12

125 5 56 245 210 185 3 24 8-Ø18 300 203 18

150 6 56 280 240 210 3 24 8-Ø23 200 225 28

200 8 60 335 295 266 3 26 8-Ø23 200 275 56

250 10 68 390 350 320 3 28 12-Ø23 240 315 72

300 12 78 440 400 368 4 28 12-Ø23 240 348 88

350 14 78 500 460 428 4 30 16-Ø23 240 415 170

400 16 102 565 515 482 4 32 16-Ø25 280 460 145

450 18 114 615 565 532 4 32 20-Ø25 280 500 165

500 20 127 670 620 585 4 34 20-Ø25 320 530 195

600 24 154 780 725 685 5 36 20-Ø30 320 610 268

700 28 165 895 840 800 5 40 24-Ø30 360 675 320

800 32 190 1010 950 905 5 44 24-Ø34 360 805 395

900 36 203 1110 1050 1005 5 46 28-Ø34 380 995 450

1000 40 216 1220 1160 1115 5 50 28-Ø34 400 1170 680

1200 48 254 1450 1380 1325 5 56 32-Ø41 400 1295 825

PN1.6MPa

40 1 1/2 33 145 110 85 3 18 4-Ø18 200 145 4

50 2 43 160 125 100 3 20 4-Ø18 200 150 5

65 2 1/2 46 180 145 120 3 20 4-Ø18 250 160 7

80 3 46 195 160 135 3 22 8-Ø18 250 170 10

100 4 52 215 180 155 3 24 8-Ø18 300 185 14

125 5 56 245 210 185 3 26 8-Ø18 300 210 22

150 6 56 280 240 210 3 28 8-Ø23 200 230 32

200 8 60 335 295 265 3 30 12-Ø23 240 285 66

250 10 68 405 355 320 3 32 12-Ø25 240 325 80

300 12 78 460 410 375 4 34 12-Ø25 280 360 94

350 14 78 520 470 435 4 38 16-Ø25 280 430 125

400 16 102 580 525 485 4 40 16-Ø30 320 475 150

450 18 114 640 585 545 4 44 20-Ø30 320 525 172

500 20 127 705 650 608 4 46 20-Ø34 320 565 225

600 24 154 840 770 718 5 54 24-Ø41 360 620 290

700 28 165 910 840 788 5 54 24-Ø41 360 686 330

800 32 190 1020 950 898 5 54 24-Ø41 380 815 425

900 36 203 1120 1050 998 5 54 28-Ø41 400 1010 495

1000 40 216 1255 1170 1110 5 60 28-Ø48 400 1185 710
