一、產品概述
本廠生產的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥, 主要用于工業供水、污水處理廠的水泵出口處,防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨順、緩沖性能好等特點，是工業用水和城市排污的最佳產品。
二、主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：40～1400mm
適用介質：水、油品、海水、污水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP1598
四、主要零部件材料
|
零件名稱 |
潤體 |
閥板 |
密封圈 |
閥桿 |
填料 |
|
材料 |
灰鑄鐵、碳鋼 |
灰鑄鐵、鑄鋼、球墨鑄鐵 |
丁晴耐油橡膠、氯丁橡膠 |
不銹鋼 |
聚四氟乙烯 |

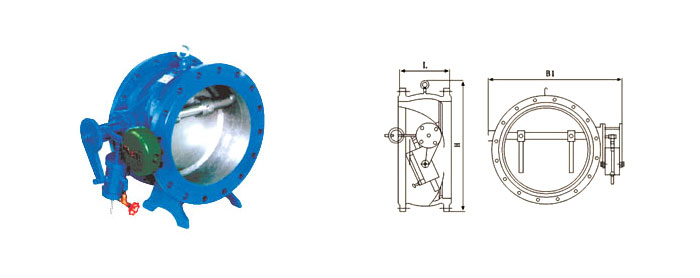

五、主要外形連接尺寸 單位：mm
|
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
31O |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
71O |
|
H |
550 |
630 |
690 |
780 |
860 |
91O |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
