| 消聲止回閥 |
| 發表時間：2011-5-26 文字 〖 大 中 小 〗 閱讀次數：5995 [關閉窗口] |
|
 |
|
二、用途和性能特點
該消聲止回閥主要適用于高層建筑供水、排水系統，消防管道給水系統等。此消聲止回閥可有效地防止介質倒流而產生破壞
性水錘，保護水泵和管道其它設備。其閥的主要性能特點如下：
1、此閥可立式、臥式安裝，閥瓣升降靈活，且運行平穩、噪音底、安全、極少有故障;
2、結構合理、密封性能好；
3、耐磨損，使用壽命長; |
|
三、工作原理

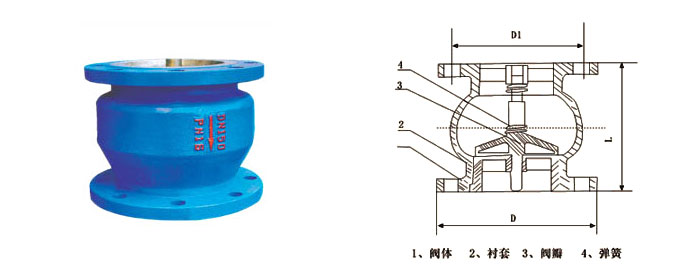

消聲止回閥主要由閥體、閥瓣、彈簧、出口并帽等構造而成，其工作原理如下：
當沒有介質流過閥門時，閥瓣在彈簧預緊力的作用下處于關閉狀態。當有介質流過閥門，介質壓力能克服彈簧預緊時，閥瓣開啟；當介質逆流時，逆流介質壓力與彈簧預緊力的總和使得閥瓣關閉，防止介質逆流。 |
四、主要連接尺寸、結構尺寸
|
公稱通徑DN |
法蘭外徑 |
螺栓孔中心圓直徑 |
連接凸出部分直徑 |
法蘭厚度 |
總高度 |
孔數n-孔徑d |
|
mm |
英寸 |
D |
D1 |
D2 |
b |
H |
|
1.0MPa或1.6MPa |
1.0MPa |
1.6MPa |
|
50 |
2 |
160 |
125 |
100 |
20 |
102 |
4φ18 |
4φ18 |
|
65 |
2 1/2 |
180 |
145 |
120 |
20 |
122 |
4φ18 |
4φ18 |
|
80 |
3 |
195 |
160 |
135 |
22 |
148 |
4φ18 |
8φ18 |
|
100 |
4 |
215 |
180 |
155 |
22 |
165 |
8φ18 |
8φ18 |
|
125 |
5 |
245 |
210 |
185 |
24 |
185 |
8φ18 |
8φ18 |
|
150 |
6 |
280 |
240 |
210 |
24 |
203 |
8φ23 |
8φ23 |
|
200 |
8 |
335 |
295 |
265 |
26 |
226 |
8φ23 |
12φ23 |
五、性能參數
|
公稱壓力(MPa) |
試驗壓力(Mpa) |
適用介質 |
適宜介質溫度 |
|
殼體 |
密封 |
|
1.0
1.6 |
1.5 |
1.10 |
無雜物的清水、污水 |
≤80℃ |
|
2.4 |
1.76 | 文章分頁：1
|
|
|
|
|
