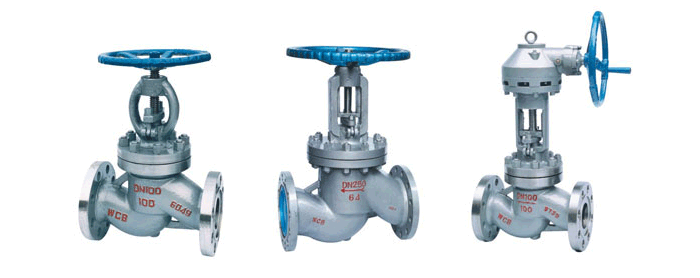

| 國標截止閥 |
| 發表時間：2011-5-26 文字 〖 大 中 小 〗 閱讀次數：5855 [關閉窗口] |
|
 |
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
產品標識 |
供貨規范 |
| GB/T 12235 |
GB/T 12221 |
JB/T 79 |
JB/T 9092 |
GB 9131 |
GB/T 12220 |
JB/T 7928 |
|
公稱壓力（Lb） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 殼體強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
| 上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 | |
|
|
產品類型 |
適用介質 |
適用溫度 |
J41HY-C型
J941HY-C型 |
水、油品、蒸汽 |
≤425
≤450 |
J41W-P型
J941W-P型 |
硝酸類 |
≤200 |
| J41W-R型 |
酸酸類 |
≤200 |
J41Y-I型
J941Y-I型 |
水、油品、蒸汽 |
≤550 | |
|
產品類型 |
零件名稱 |
| 閥體、閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
手輪 |
J41HY-C型
J941HY-C型 |
25.WCB |
鉻不銹鋼 |
2Cr1325 |
H:不銹鋼
Y:鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
優質碳鋼 |
可鍛鑄鐵 |
J41W-P型
J941W-P型 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鋁青銅 |
柔性石墨 |
不銹鋼 |
可鍛鑄鐵 |
| J41W-R型 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鋁青銅 |
柔性石墨 |
不銹鋼 |
可鍛鑄鐵 |
J41Y-I型
J941Y-I型 |
鉻鉬鋼 |
鉻鉬鋼 |
合金鋼 |
鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
合金鋼 |
可鍛鑄鐵 |
|

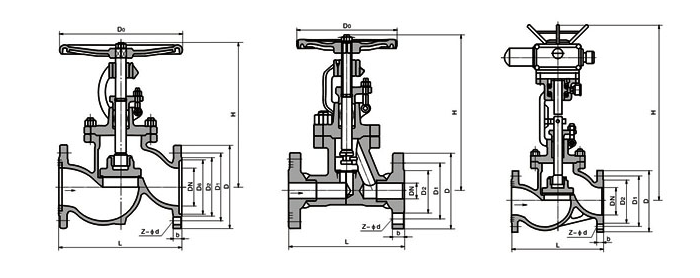

公稱通經DN |
主要外形尺寸和連接尺寸 |
WT(kg) |
| L |
D |
D1 |
D2 |
B |
F |
Z-D |
H |
D0 |
| J41HYB-16C J41W-16P J41W-16R J41Y-16I |
| 10 |
130 |
90 |
60 |
40 |
14 |
2 |
4-14 |
198 |
120 |
4.7 |
| 15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-14 |
218 |
120 |
5.2 |
| 20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-14 |
258 |
140 |
7.1 |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
275 |
160 |
7.4 |
| 32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-18 |
280 |
180 |
8.5 |
| 40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
330 |
200 |
12.5 |
| 50 |
230 |
160 |
125 |
100 |
18 |
3 |
4-18 |
350 |
240 |
20 |
| 65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
400 |
280 |
25 |
| 80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
355 |
280 |
35 |
| 100 |
350 |
215 |
180 |
155 |
22 |
3 |
8-18 |
415 |
320 |
50 |
| 125 |
400 |
245 |
210 |
185 |
24 |
3 |
8-18 |
460 |
360 |
75 |
| 150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
510 |
400 |
100 |
| 200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
710 |
400 |
210 |
| 250 |
730 |
405 |
355 |
320 |
30 |
3 |
12-23 |
786 |
450 |
446 |
| 300 |
850 |
460 |
410 |
375 |
30 |
3 |
12-23 |
925 |
500 |
648 | 文章分頁：1
|
|
|
|
|
