| 電站截止閥 |
| 發表時間：2011-5-26 文字 〖 大 中 小 〗 閱讀次數：6143 [關閉窗口] |
|
 |
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
產品標識 |
供貨規范 |
| JB/T 3595/E101 |
E101 |
78DG |
E101 |
JB/T 3595 |
GB/T 12220 |
E101 |
|
產品型號 |
公稱壓力Lb(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度 |
適用介質 |
| 殼體強度 |
密封 |
P54 |
P55 |
P57 |
| J61HY-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品 |
| J61HY-200 |
20 |
30 |
22 |
/ |
/ |
/ |
| J61HY-250 |
25 |
38 |
28 |
/ |
/ |
/ |
| J61HY-320 |
32 |
48 |
36 |
/ |
/ |
/ |
| J61Y-P54/100V |
/ |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
| J61Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
| J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
| J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤555 |
| J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
| J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
| J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
| J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
| J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
|
零件名稱 |
零部件材料 |
| 閥體 |
WCB |
WC6 |
WC9 |
| 閥蓋 |
25 |
12Cr1Mo1VA |
| 閥板 |
25 |
20Cr1Mo1VA |
20Cr1Mo1VA |
| 閥桿 |
1Cr17Ni2 |
20Cr1Mo1VA |
| 閥座 |
25 |
12Cr1Mo1VA |
| 密封副 |
STL+STL |
STL+STL |
STL+STL |
| 填料 |
柔性石墨 |
| 墊片 |
S軟鋼、柔性石墨 |
S軟鋼 |
F軟鋼 |
| 適用溫度 |
-29-425度 |
-29-540度 |
| 適用介質 |
水、油品、蒸汽 |
蒸汽、油品 |
|
公稱通經DN |

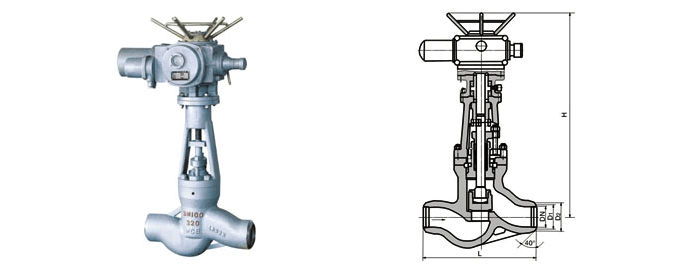

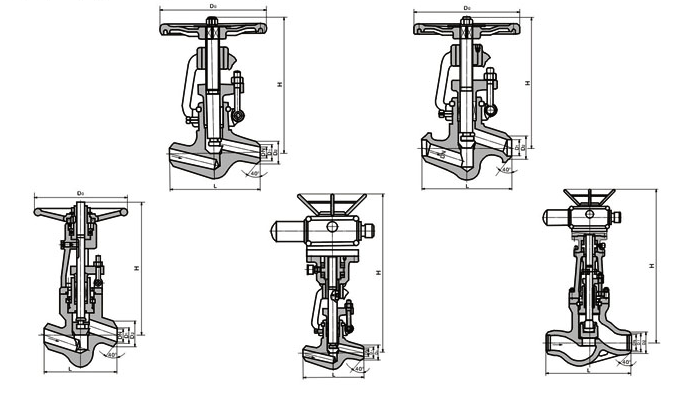

主要外形尺寸和連接尺寸 |
WT(kg) |
| L |
D1 |
D2 |
H |
| J61H-200 J61Y-200 J961H-200 J961Y-200 |
| 20 |
170 |
22 |
42 |
480 |
38 |
| 25 |
170 |
27 |
42 |
520 |
41 |
| 32 |
200 |
34 |
52 |
728 |
58 |
| 50 |
350 |
53 |
76 |
728 |
89 |
| 80 |
500 |
86 |
108 |
798 |
135 |
| 100 |
600 |
107 |
161 |
890 |
190 |
| J61Y-250 J61Y-320 J961Y-250 J961Y-320 |
| 20 |
150 |
25 |
40 |
576 |
47 |
| 25 |
170 |
27 |
42 |
585 |
49 |
| 32 |
180 |
32 |
55 |
606 |
52 |
| 50 |
250 |
50 |
83 |
722 |
73 |
| 80 |
470 |
80 |
105 |
895 |
225 |
| 100 |
600 |
100 |
142 |
1179 |
296 |
| J61Y-P54100V J61Y-P54140V J961Y-P55100V J961Y-P55140V |
| 20 |
170 |
22 |
42 |
480 |
38 |
| 25 |
170 |
27 |
42 |
520 |
41 |
| 32 |
200 |
34 |
52 |
728 |
58 |
| 50 |
350 |
53 |
76 |
728 |
89 |
| 80 |
500 |
86 |
108 |
798 |
135 |
| 100 |
600 |
107 |
161 |
890 |
190 |
| J61Y-P54170V J61Y-P54195V J961Y-P55170V J961Y-P55195V |
| 20 |
150 |
25 |
40 |
576 |
47 |
| 25 |
170 |
27 |
42 |
585 |
49 |
| 32 |
180 |
32 |
55 |
606 |
52 |
| 50 |
250 |
50 |
83 |
722 |
73 |
| 80 |
470 |
80 |
105 |
895 |
225 |
| 100 |
600 |
100 |
142 |
1179 |
296 | 文章分頁：1
|
|
|
|
|
