一、概述
本廠引進國外先進閥門制造技術，采用獨特的“浮動密封”原理生產的蝶閥，徹底的解決了閥門內漏的可能性，并能減少密封閥座的摩擦阻力及操作扭距。可廣泛地使用于給排水、建筑、空調、污水、石油、化工、食品、醫藥、輕紡、水電等系統流體管道作截止和調節作用。
二、特點
1.浮動式閥座，能自動找正蝶板最佳密封位置，達到良好的密封效果，并能減少操作扭矩。
2.采用單偏心結構，可減少閥座在開關過程中磨損，提高使用壽命。
3.球形密封面，保證閥門在關閉時，即使出現關不到位的情況，也能保證閥門密封不漏水。
4.特殊銷子設計，保證蝶板與閥桿緊密結合，并可進行更換。
5.整體烤漆，能有效地防止銹蝕且只要更換密封閥座材料，就可使用于不同介質。
6.精益選材，保證每個零件具有很高的可靠性。
|
三.主要規格 |
四.主要零件材料 |
| 壓力等級： 1.0MPa、 1.6MPa |
序號 |
名 稱 |
材料 |
| 閥體壓力： 1.5MPa、 2.4MPa |
1 |
閥 體 |
鑄 鐵 |
| 密封試驗： 1.1MPa、 1.76MPa |
2 |
蝶 板 |
球墨鑄鐵、不銹鋼 |
| 工作溫度： 0～80℃ |
3 |
密封閥座 |
三元乙柄橡膠 |
| 適用介質： 水、油、氣等 |
4 |
閥 桿 |
不 銹 鋼 |

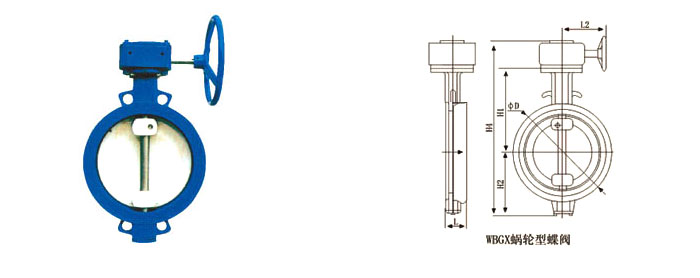

五、外形尺寸（壓力等級：1.0MPa、1.6MPa）
|
公稱通徑 |
L |
L1 |
L2 |
ΦD |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
50 |
43 |
267 |
154 |
106 |
112.5 |
77 |
224 |
251 |
330 |
408 |
|
65 |
46 |
267 |
154 |
124 |
123 |
85 |
240 |
270 |
377 |
430 |
|
80 |
46 |
267 |
154 |
162 |
138 |
95 |
279 |
309 |
411 |
462 |
|
100 |
52 |
267 |
154 |
162 |
150 |
105 |
286 |
318 |
467 |
512 |
|
125 |
56 |
345 |
154 |
192 |
168 |
129 |
329 |
359 |
503 |
582 |
|
150 |
56 |
345 |
154 |
216 |
190 |
132 |
354 |
381 |
557 |
639 |
|
200 |
60 |
353 |
238 |
270 |
227.5 |
165 |
438 |
464 |
655 |
706 |
|
250 |
68 |
353 |
238 |
326 |
251 |
197 |
493 |
520 |
745 |
762 |
|
300 |
83 |
- |
227 |
376 |
284.5 |
234 |
- |
596 |
842 |
825 |
|
350 |
92 |
- |
227 |
436 |
310 |
283 |
- |
670 |
- |
887 |
|
400 |
102 |
- |
270 |
484 |
343 |
325 |
- |
781 |
- |
1030 |
|
450 |
114 |
- |
280 |
534 |
390 |
369 |
- |
852 |
- |
1160 |
|
500 |
127 |
- |
338 |
590 |
423 |
404 |
- |
610 |
- |
1343 |
|
600 |
154 |
- |
385 |
690 |
550 |
470 |
- |
1100 |
- |
1536 |
