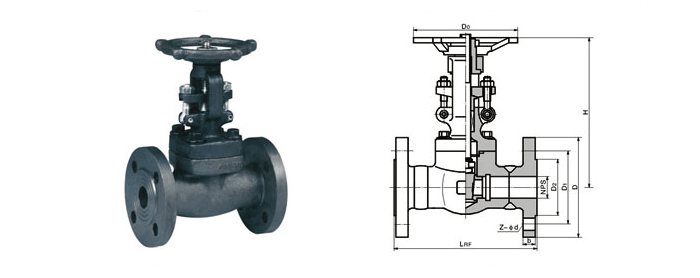

公稱通經DN	主要外形尺寸和連接尺寸								WT(kg)
	L	D	S	L1	T	L2	H	DO
Z41Y-100 Z11Y-100 Z61Y-100
15	90	13	22.5	10	1/2	15	151	118	7.8
20	100	18	28.5	11	3/4	17	182	130	12.5
25	120	23	34.5	12	1	19	197	150	17.5
32	120	28	43	14	1 1/4	21	201	166	23.5
40	135	36	49	15	1 1/2	21	227	180	38.5
50	155	45	61	16	2	25	253	180	42.2
Z41H-64 Z11H-64 Z61H-64
15	90	13	22.5	10	1/2	15	151	118	8.0
20	100	18	28.5	11	3/4	17	182	130	13.6
25	120	23	34.5	12	1	19	197	150	19.4
32	120	28	43	14	1 1/4	21	201	166	25.1
40	135	36	49	15	1 1/2	21	227	180	41.6
50	155	45	61	16	2	25	253	180	49.0

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識	供貨規范
	JB/T7746	JB/T7746	JB/T79	JB/T9092	GB/T9131	GB/T12220	JB/T7928

試驗項目	強度試驗	密封試驗	氣密封試驗	適用溫度	適用介質
1.6	2.4	1.76	0.6	≤550°C	水、油品、蒸汽
2.5	3.8	2.76
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6

零件名稱	材料牌號
閥體/閥蓋	25	1Cr18Ni9Ti
閘板/閥瓣	2Cr13	1Cr18Ni9Ti
閥桿	2Cr13	1Cr18Ni9Ti
密封圈	1Cr13+HF	1Cr18Ni9Ti+STL
填料	柔性石墨	聚四氟乙烯/FTFE
墊片	增強18/8/柔性石墨
螺栓	35/35CrMo	1Cr18Ni9Ti
適用溫度	-29-425°C	-40-200°C
適用介質	水、油品、蒸汽	硝酸類

公稱通經DN	主要外形尺寸和連接尺寸								WT(kg)
	L	D	S	L1	T	L2	H	DO
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40
15	90	13	22.5	10	1/2	15	151	118	6.9
20	100	18	28.5	11	3/4	17	182	130	9.8
25	120	23	34.5	12	1	19	197	150	13.5
32	120	28	43	14	1 1/4	21	201	166	19.5
40	135	36	49	15	1 1/2	21	227	180	28.5
50	155	45	61	16	2	25	253	180	30.3
Z41H-64 Z11H-64 Z61H-64
15	90	13	22.5	10	1/2	15	151	118	7.7
20	100	18	28.5	11	3/4	17	182	130	11.3
25	120	23	34.5	12	1	19	197	150	16.8
32	120	28	43	14	1 1/4	21	201	166	21.2
40	135	36	49	15	1 1/2	21	227	180	32.6
50	155	45	61	16	2	25	253	180	35
