| 氣動閘閥 |
| 發表時間：2011-5-26 文字 〖 大 中 小 〗 閱讀次數：6593 [關閉窗口] |
|
 |
| 公稱通經DN |

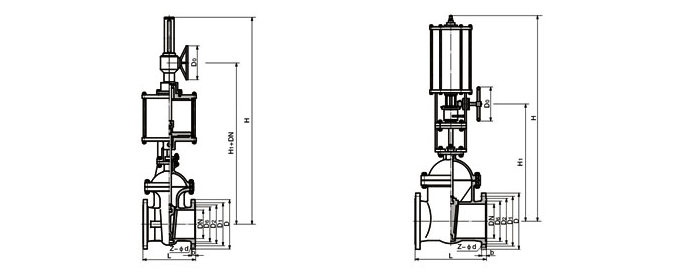

主要外形尺寸和連接尺寸 |
WT(kg) |
| L |
D |
D1 |
D2 |
B |
Z-ØD |
H |
H1 |
DO |
| CZ6s40H-16C CZ6s40H-16P CZ6s40H-16R |
| 50 |
250 |
160 |
125 |
100 |
16 |
4-φ18 |
950 |
570 |
180 |
36 |
| 65 |
270 |
180 |
145 |
120 |
18 |
4-φ18 |
1050 |
596 |
180 |
53 |
| 80 |
280 |
195 |
160 |
135 |
20 |
8-φ18 |
1080 |
635 |
200 |
72 |
| 100 |
300 |
215 |
180 |
155 |
20 |
8-φ18 |
1145 |
645 |
250 |
90 |
| 125 |
325 |
245 |
210 |
185 |
22 |
8-φ18 |
1210 |
685 |
250 |
120 |
| 150 |
350 |
280 |
240 |
210 |
24 |
8-φ18 |
1300 |
720 |
320 |
132 |
| 200 |
400 |
355 |
295 |
265 |
26 |
12-φ23 |
1660 |
940 |
400 |
258 |
| 250 |
450 |
405 |
355 |
320 |
30 |
12-φ25 |
1790 |
1020 |
400 |
297 |
| 300 |
500 |
460 |
410 |
375 |
30 |
12-φ25 |
1990 |
1150 |
450 |
420 |
| 350 |
550 |
520 |
470 |
435 |
34 |
16-φ25 |
2090 |
1170 |
450 |
558 |
| 400 |
600 |
580 |
525 |
485 |
36 |
16-φ30 |
2290 |
1325 |
500 |
840 |
| 450 |
650 |
640 |
585 |
545 |
40 |
20-φ30 |
2485 |
1465 |
500 |
1110 |
| 500 |
700 |
705 |
650 |
608 |
44 |
20-φ34 |
2640 |
1590 |
550 |
1380 |
| 600 |
800 |
840 |
770 |
718 |
48 |
20-φ41 |
2940 |
1720 |
550 |
1620 |
| 700 |
900 |
910 |
840 |
788 |
50 |
24-φ41 |
3450 |
1960 |
600 |
1966 |
| 800 |
1000 |
1020 |
950 |
898 |
52 |
24-φ41 |
3650 |
2190 |
600 |
2282 |
| 900 |
1100 |
1120 |
1050 |
998 |
54 |
28-φ41 |
3815 |
2400 |
800 |
2495 |
| 1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-φ48 |
4000 |
2650 |
800 |
2760 |
| 公稱通經DN |
主要外形尺寸和連接尺寸 |
WT(kg) |
| L |
D |
D1 |
D2 |
B |
Z-ØD |
H |
H1 |
DO |
| CZ6s40H-25C CZ6s40H-25P CZ6s40H-25R |
| 50 |
250 |
160 |
125 |
100 |
20 |
4-φ18 |
950 |
570 |
180 |
38 |
| 65 |
270 |
180 |
145 |
120 |
22 |
8-φ18 |
1050 |
596 |
180 |
55 |
| 80 |
280 |
195 |
160 |
135 |
22 |
8-φ18 |
1080 |
635 |
200 |
76 |
| 100 |
300 |
230 |
190 |
160 |
24 |
8-φ23 |
1145 |
645 |
250 |
94 |
| 125 |
325 |
270 |
220 |
188 |
28 |
8-φ25 |
1210 |
685 |
250 |
126 |
| 150 |
350 |
300 |
250 |
218 |
30 |
8-φ25 |
1300 |
720 |
320 |
136 |
| 200 |
400 |
360 |
320 |
278 |
34 |
12-φ25 |
1660 |
940 |
400 |
265 |
| 250 |
450 |
425 |
370 |
332 |
36 |
12-φ30 |
1790 |
1020 |
400 |
300 |
| 300 |
500 |
485 |
430 |
390 |
50 |
16-φ30 |
1990 |
1150 |
450 |
436 |
| 350 |
550 |
550 |
490 |
448 |
44 |
16-φ34 |
2090 |
1170 |
450 |
580 |
| 400 |
600 |
610 |
550 |
505 |
48 |
16-φ34 |
2290 |
1325 |
500 |
860 |
| 450 |
650 |
660 |
600 |
555 |
50 |
20-φ34 |
2485 |
1465 |
500 |
1260 |
| 500 |
700 |
730 |
660 |
610 |
52 |
20-φ41 |
2640 |
1590 |
550 |
1420 |
| 600 |
800 |
840 |
770 |
718 |
56 |
20-φ41 |
2940 |
1720 |
550 |
1710 |
| 700 |
900 |
955 |
875 |
815 |
60 |
24-φ48 |
3450 |
1960 |
600 |
2105 |
| 800 |
1000 |
1070 |
990 |
930 |
64 |
24-φ48 |
3650 |
2190 |
600 |
2310 |
| 900 |
1100 |
1180 |
1090 |
1025 |
66 |
28-φ54 |
3815 |
2400 |
800 |
2620 |
| 1000 |
1200 |
1305 |
1210 |
1140 |
68 |
28-φ58 |
4000 |
2650 |
800 |
2960 |
| 公稱通經DN |
主要外形尺寸和連接尺寸 |
WT(kg) |
| L |
D |
D1 |
D2 |
D6 |
B |
Z-D |
H |
H1 |
DO |
| CZ6s40H-40 CZ6s40H-40P CZ6s40H-40R |
| 50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-φ18 |
950 |
570 |
200 |
42 |
| 65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-φ18 |
1050 |
596 |
200 |
68 |
| 80 |
320 |
195 |
160 |
135 |
121 |
22 |
8-φ18 |
1080 |
635 |
250 |
84 |
| 100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-φ23 |
1145 |
645 |
320 |
102 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-φ25 |
1210 |
685 |
320 |
135 |
| 150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
1300 |
720 |
400 |
156 |
| 200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-φ30 |
1660 |
940 |
400 |
276 |
| 250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-φ34 |
1790 |
1020 |
450 |
306 |
| 300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-φ34 |
1990 |
1150 |
450 |
510 |
| 350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-φ34 |
2090 |
1170 |
500 |
720 |
| 400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-φ41 |
2290 |
1325 |
550 |
1050 |
| 450 |
1050 |
680 |
610 |
560 |
524 |
60 |
20-φ41 |
2485 |
1465 |
550 |
1320 |
| 500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20-φ48 |
2640 |
1590 |
550 |
1800 |
| 600 |
1350 |
890 |
795 |
730 |
678 |
62 |
20-φ54 |
2940 |
1720 |
600 |
2160 | 文章分頁：1
|
|
|
|
|
