| 國標氟襯里球閥 |
| 發表時間：2011-5-26 文字 〖 大 中 小 〗 閱讀次數：7078 [關閉窗口] |
|
 |
| 設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
產品標識 |
供貨規范 |
GB/T 12237
|
GB/T 12221 |
JB/T78;JB/T79 |
GB/T 13927 |
GB/T 12220 |
GB/T 12220 |
JB/T7928 |
|
襯里、閥座 |
代號 |
適用溫度 |
適用介質 |
| PTFE(F4) |
F4 |
≤180 |
除熔融堿金屬，元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕介質。 |
| PCTFE(F3) |
F3 |
≤120 |
| FEP(F46) |
F46 |
≤150 |
| PFA(可溶性F4) |
FA |
≤180 |
| PVDF(F2) |
F2 |
≤100 |
| RPTFE(RF4) |
FR4 |
≤180 |
|
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
| Z |
C |
P |
R |
PL |
RL |
| 閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 閥瓣、閥桿 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 襯里、閥座 |
PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性F4) |
| 填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
| 支架 |
35 |
1CR18NI9Ti |
ZCUAI10FE31CR18NI9Ti |
| 螺栓 |
35 |
1CR17NI2 |
1CR17NI2 |
| 緊固螺母 |
45 |
0CR18NI9 |
0CR18NI9 |
| 操作手柄 |
WCB |
WCB |
WCB |
|

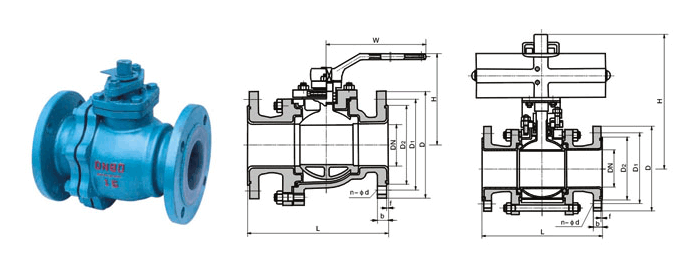

DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
F |
B |
N-ØD |
W |
DO |
H |
WT(kg) |
| PN1.0MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ø14 |
120 |
|
80 |
2.5 |
| 20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-Ø14 |
140 |
|
90 |
3 |
| 25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-Ø14 |
160 |
|
100 |
4.5 |
| 32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Ø18 |
160 |
|
110 |
5.7 |
| 40 |
1 1/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-Ø18 |
200 |
|
120 |
7 |
| 50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-Ø18 |
250 |
|
135 |
9.5 |
| 65 |
2 1/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-Ø18 |
300 |
|
145 |
15 |
| 80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
4-Ø18 |
350 |
|
185 |
19 |
| 100 |
4 |
305 |
215 |
180 |
155 |
3 |
22 |
8-Ø18 |
400 |
|
195 |
33 |
| 125 |
5 |
356 |
245 |
210 |
185 |
3 |
24 |
8-Ø18 |
500 |
|
210 |
58 |
| 150 |
6 |
394 |
280 |
240 |
210 |
3 |
24 |
8-Ø23 |
|
200 |
450 |
93 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-Ø23 |
|
240 |
490 |
155 |
| 250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-Ø23 |
|
240 |
550 |
210 |
| PN1.6MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ø14 |
120 |
|
80 |
2.5 |
| 20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-Ø14 |
140 |
|
90 |
3 |
| 25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-Ø14 |
160 |
|
100 |
4.5 |
| 32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Ø18 |
160 |
|
110 |
5.7 |
| 40 |
1 1/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-Ø18 |
200 |
|
120 |
7 |
| 50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-Ø18 |
250 |
|
135 |
9.5 |
| 65 |
2 1/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-Ø18 |
300 |
|
145 |
15 |
| 80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-Ø18 |
350 |
|
185 |
19 |
| 100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-Ø18 |
400 |
|
195 |
33 |
| 125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-Ø18 |
500 |
|
210 |
58 |
| 150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-Ø23 |
|
200 |
450 |
93 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-Ø23 |
|
240 |
490 |
155 |
|
PN2.5MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-Ø14 |
120 |
|
80 |
2.5 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-Ø14 |
140 |
|
90 |
3 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-Ø14 |
160 |
|
100 |
4.5 |
|
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Ø18 |
160 |
|
110 |
5.7 |
|
40 |
1 1/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-Ø18 |
200 |
|
120 |
7 |
|
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-Ø18 |
250 |
|
135 |
9.5 |
|
65 |
2 1/2 |
222 |
180 |
145 |
120 |
3 |
22 |
8-Ø18 |
300 |
|
145 |
15 |
|
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-Ø18 |
300 |
|
185 |
19 |
|
100 |
4 |
305 |
230 |
190 |
160 |
3 |
24 |
8-Ø23 |
|
200 |
195 |
33 |
|
125 |
5 |
356 |
270 |
220 |
188 |
3 |
28 |
8-Ø25 |
|
200 |
210 |
58 |
|
150 |
6 |
394 |
300 |
250 |
218 |
3 |
30 |
8-Ø25 |
|
200 |
450 |
93 | 文章分頁：1
|
|
|
|
|
