設計制造按：ASMEB16.34(Class150為縮徑設計) 結構長度按：ASMEB16.10 檢驗標準：API598 法蘭尺寸按：GB/T9113

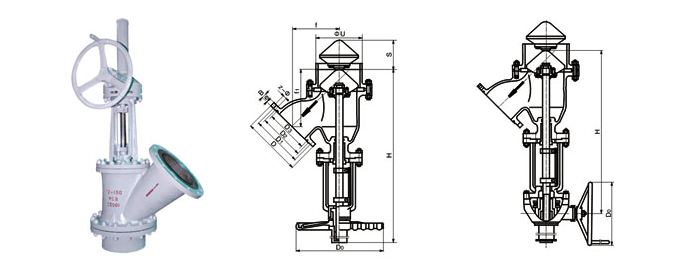

規(guī)格		驅動方式	F	F1	D	D1	D2	B	Z-Ø	E	D0	H	S	ØU	驅動裝置
DN(mm)	NPS(in)
Main esternal and connection dimension Class 150(PN2.0MPa)
50	2m	手動	120	162	150	120.5	92	16	4-20	2	250	450	60	63.5	-
80	3m	手動	150	200	190	152.5	127	19.5	4-20	2	250	520	80	89	-
100	4m	手動	170	235	230	190.5	157	24	8-20	2	250	632	80	114	-
125	5m	手動	200	275	255	216	186	24	8-22	2	320	750	100	140	-
150	6m	手動	225	295	280	241.5	216	25.5	8-22	2	360	925	120	159	-
200	8m	齒動	290	350	345	298.5	270	29	8-22	2	450	1145	170	219	BA-1
250	10m	齒動	355	390	405	362	324	30.5	12-26	2	500	1320	200	273	BA-1
300	12m	齒動	420	450	485	432	381	32	12-26	2	550	1450	230	325	BA-1
350	14m	齒動	480	515	535	476	413	35	12-30	2	600	1600	260	356	BA-1

規(guī)格		驅動方式	F	F1	D	D1	D2	D3	B	Z-Ø	E	D0	H	S	ØU	驅動裝置
DN(mm)	NPS(in)
Main esternal and connection dimension Class 150(PN5.0MPa)
50	2m	手動	120	162	165	127	108	82.55	22.5	8-20	8	305	465	60	63.5	-
80	3m	手動	150	200	210	168.5	146	123.82	29	8-22	8	400	580	80	89	-
100	4m	手動	170	235	255	200	175	149.22	32	8-22	8	500	690	80	114	-
125	5m	手動	200	275	280	235	210	180.98	35	8-22	8	500	860	100	140	-
150	6m	齒動	225	295	320	270	241	211.12	37	12-22	8	550	1100	120	159	BA-2
200	8m	齒動	290	350	380	330	302	269.88	41.5	12-26	8	600	1240	220	219	BA-2
250	10m	齒動	355	390	445	387.5	356	323.85	48	16-30	8	700	1350	275	273	BA-2
