電動扇形盲板閥主要由左閥體、右閥體、絲桿副、翻板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊油缸和翻板油缸，夾緊油缸通過杠桿副和絲杠螺旋副驅(qū)動左、右閥體完成松開、夾緊動作，翻板油缸驅(qū)動翻板完成開關動作。橡膠密封圈鑲嵌在翻板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。本閥可以單臺遠距離控制，亦可多臺聯(lián)網(wǎng)遠距離控制。非正常情況下還可以利用閥門本身裝置手動操作。

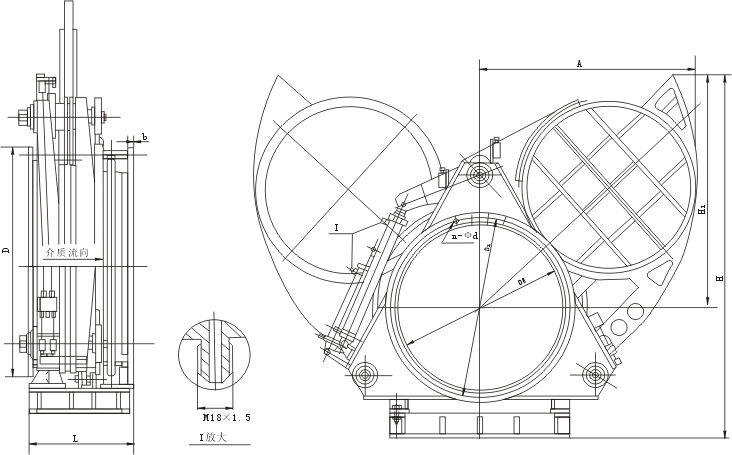

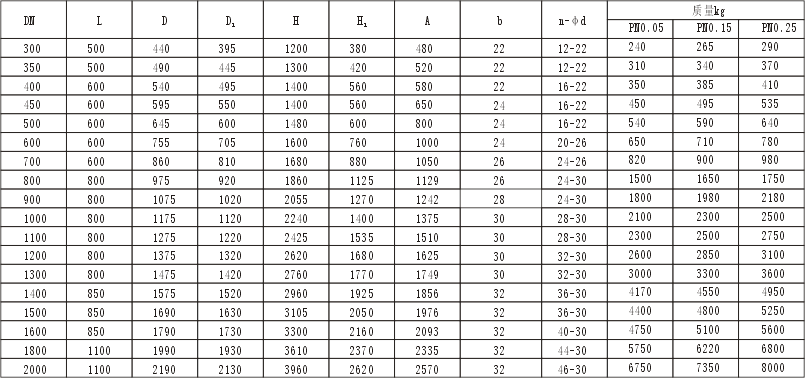

電動扇形盲板閥主要外形及連接尺寸表
