一、結構及用途

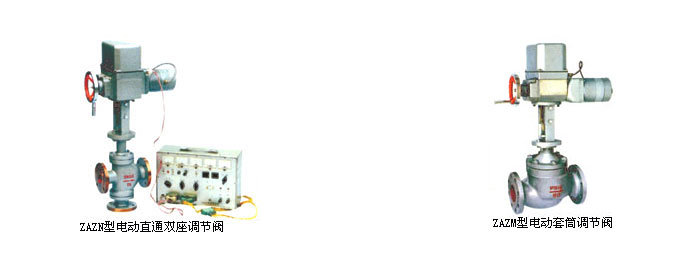

(1) 電動調節閥由ZKZ型直行程電動執行結構與調節閥組成，它以控制電源為動力，接受統一的標準信號0～10mA(DC)或4～20mA(DC)經伺服放大器放大，使電機帶動減速器運行而產生軸向推力，使閥芯作相應移動。適用于電力、冶金、化工、石油等工業生產過程中對壓力、流量、溫度、液位等自動調節和遠程控制系統中。
(2)電、氣動調節閥由ZKZ型直行電動執行機構與調節閥組成。它以控制電源為動力，接受0～10 mA(D、C) 或4～20mA(D、C) 信號轉換成與輸入信號對應的直線位移，自動地操縱閥門等調節機構，完成調節任務，或者配用電動操作器實現遠程控制。
該閥門適用于低、次中壓、中壓鍋爐給實或高壓疏水管道水，供調節給水流量，以滿足鍋爐各負荷運行的需要。
二、主要技術參數
公稱通徑：DN20～400mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
工作溫度：-40～250℃、
熱片型40～450℃
輸入信號：0～10mA(DC) II：
4～20mA(DC)III
控制電源AC：220V、50Hz
環境溫度：-10～55℃
允許瀉漏量：ZAZP型≤0.01%:ZAZM型≤0.1%：
ZAZM型≤100%閥額定容量 |
