一、產品概述
Y型過濾器，是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。Y型過濾器結構簡單，流阻小，可在線排除污物而不需拆除。Y型拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點�？筛鶕�(jù)需要設置濾網目數，通常范圍：水18～30目、蒸氣40～100目、油100～480目。
| 二、主要技術參數 |
三、主要零部件材料 |
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力(MPa) |
工作壓力(MPa) |
|
SY4P |
1O |
15 |
1O |
|
YSTF |
16 |
24 |
16 | |
|
零件名稱 |
管體 |
濾網 |
伸縮拉桿 |
O形圈 |
|
材料 |
灰鑄鐵或球墨鑄鐵鑄鋼 |
不銹鋼 |
碳鋼鍍鋅 |
丁腈橡膠 | |

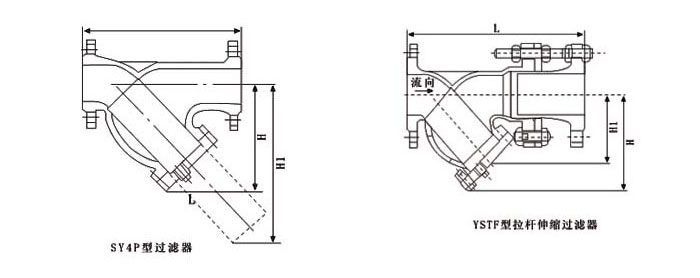

四、主要外形連接尺寸： 單位：mm
|
SY4P-10型、SY4P－16型、SY4P－25型 |
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
螺紋 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
法蘭 |
25O |
280 |
350 |
400 |
440 |
500 |
580 |
670 |
780 |
850 |
850 |
1OO |
|
H |
螺紋 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
法蘭 |
198 |
21O |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
693 |
765 |
|
H1 |
螺紋 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
法蘭 |
270 |
295 |
344 |
422 |
485 |
602 |
710 |
815 |
844 |
872 |
978 |
1080 |
|
YSTF-10型、YSTF-16型 |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
300 |
320 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
|
H |
155 |
183 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
|
H1 |
195 |
245 |
295 |
344 |
415 |
485 |
602 |
710 |
815 |
844 |
872 |
