一、性能規范
|
閥體材料 |
公稱壓力Mpa |
工作溫度℃ |
適用介質 |
|
碳鋼 |
1.6～6.4 |
≤425 |
水、油品、蒸汽 |
|
不銹鋼 |
p |
1.6～10.0 |
≤200 |
硝酸類 |
|
R |
醋酸類 |
|
鉻鉬鋼 |
1.6～10.0 |
≤550 |
油品、蒸汽 |
※ 閥體材料: WCB、Cr5Mo、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti等
※ 法蘭連接尺寸按JB/T79-94標準。
※ 閥體材質、法蘭型式、尺寸、密 封面型式也可按用戶定貨要求進行設計、制造。
※ 電動執行器可按用戶選擇裝配。

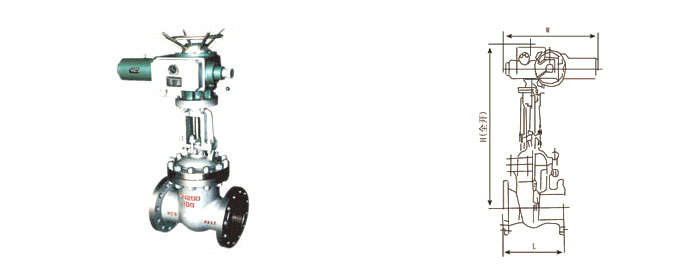

二、外形及連接尺寸
|
公稱壓力 |
尺寸 |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
1.6MPa |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1390 |
1580 |
1640 |
|
W |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
860 |
860 |
|
2.5MPa |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1390 |
1580 |
1640 |
|
W |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
860 |
860 |
|
4.0MPa |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1470 |
1960 |
2170 |
|
W |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
720 |
720 |
890 |
890 |
|
6.4MPa |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
680 |
730 |
796 |
846 |
943 |
1058 |
1295 |
1295 |
1650 |
1960 |
2238 |
|
W |
680 |
680 |
680 |
680 |
720 |
720 |
840 |
840 |
1070 |
1070 |
1130 |
