一、概 述:

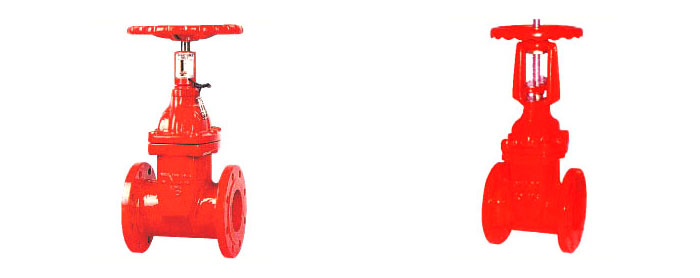

信號閘閥、信號蝶閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。
升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低。則需用附開度指示閘閥。

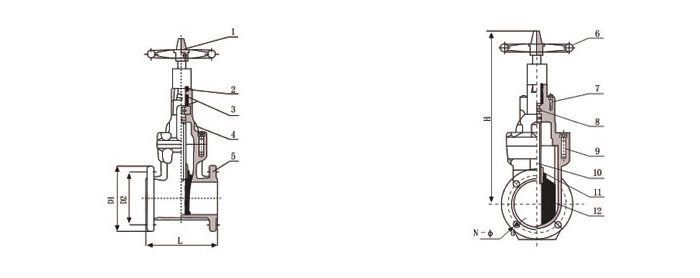

二、材質說明：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
傳動帽 |
GG25 |
7 |
軸蓋 |
GG25 |
|
2 |
防塵罩 |
NBR |
8 |
止推軸承 |
BRONZE |
|
3 |
O-RING |
NBR |
9 |
螺栓 |
SUS410 |
|
4 |
閥蓋 |
GG25 |
10 |
閥桿 |
SUS410 |
|
5 |
閥體 |
GG25 |
11 |
銅螺母 |
Bronze |
|
6 |
手輪 |
GG25 |
12 |
閥瓣 |
外覆EPDM或NBR |

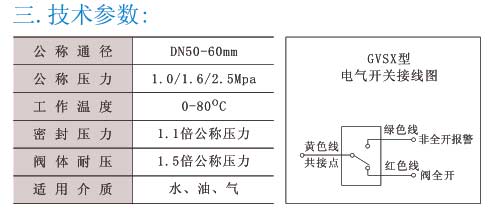

四、主要外形尺寸： 單位：mm
|
公稱通徑 |
D1 |
D2 |
N-φ D |
L |
H |
|
1.OMPa |
1.6MPa |
1.OMPa |
1.6MPa |
1.OMPa |
1.6MPa |
|
50 |
135 |
125 |
4-19 |
178 |
340 |
|
65 |
185 |
145 |
4-19 |
190 |
370 |
|
80 |
200 |
160 |
8-19 |
203 |
410 |
|
100 |
220 |
180 |
8-19 |
229 |
450 |
|
125 |
250 |
210 |
8-19 |
254 |
180 |
|
150 |
285 |
240 |
8-23 |
267 |
550 |
|
200 |
340 |
295 |
8-23 |
12-23 |
292 |
630 |
|
250 |
405 |
350 |
355 |
12-23 |
12-28 |
330 |
750 |
|
300 |
460 |
400 |
410 |
12-23 |
12-28 |
356 |
820 |
|
350 |
520 |
460 |
470 |
16-23 |
16-28 |
381 |
980 |
|
400 |
580 |
515 |
525 |
16-28 |
16-31 |
406 |
1010 |
