| 高溫高壓電站閘閥 |
| 發表時間：2011-5-26 文字 〖 大 中 小 〗 閱讀次數：6924 [關閉窗口] |
|
 |
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
產品標識 |
| JB/T7746 |
JB/T7746 |
JB/T79 |
JB/T9092 |
GB/T9131 |
GB/T12220 |
|
產品型號 |
公稱壓力PN(MPa) |
試驗壓力(MPa) |
工作嚴厲(MPa) |
工作溫度 |
適用介質 |
| 強度試驗 |
密封試驗、上密封試驗 |
| Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽
Water\steam |
| Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
| Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽
Steam |
| Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
零件名稱 |
材料牌號 |
| 閥體 |
WCB |
WC6 |
WC9 |
| 閥板Disc |
WCB |
WC6 |
WC9 |
| 閥蓋 |
25 |
12CrIMoIVA |
| 閥桿 |
1CrI7Ni2 |
20CrIMoIVA |
| 閥座 |
25 |
12CrIMoIVA |
| 密封環 |
S軟鋼（增強柔性石墨） |
S軟鋼 |
F軟鋼 |
| 填料 |
增強柔性石墨 |
| 支架 |
WCB |
WCB或WC6 |
| 閥桿螺母 |
45(CuZn25A16Fe3Mn3) |
| 四開環 |
1Cr13 |
20CrIMoIVA |
|
公稱通經DN |

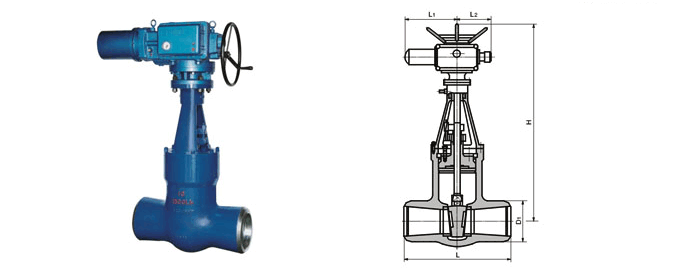

主要外形尺寸和連接尺寸 |
電動裝置 |
WT(kg) |
| D1 |
L |
H |
L1 |
L2 |
| Z960Y-250 |
| 100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
| 125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
| 175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
| 225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
| 300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
| Z960Y-320 |
| 100 |
96 |
533 |
1236 |
437 |
277 |
DZW180 |
291 |
| 125 |
118 |
610 |
1302 |
437 |
277 |
DZW180 |
315 |
| 150 |
148 |
762 |
1403 |
526 |
283 |
DZW180 |
672 |
| 175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
| Z960Y-P54100V |
| 125 |
98 |
630 |
1230 |
437 |
277 |
DZWC-4 |
312 |
| 225 |
186 |
1060 |
1680 |
554 |
|
|
1401 |
| 300 |
278 |
1397 |
2265 |
764 |
|
|
2834 |
| 325 |
310 |
1448 |
2265 |
690 |
|
|
2632 |
| 350 |
338 |
1550 |
2536 |
715 |
|
|
5591 | 文章分頁：1
|
|
|
|
|
