鍛鋼固定式球閥

發表時間：2011-5-26 文字〖大中小〗閱讀次數：7107 [關閉窗口]

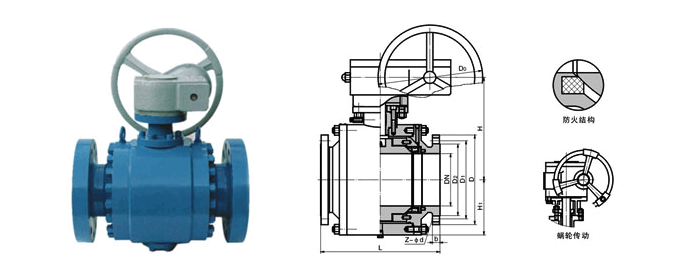

公稱通經DN	主要外形尺寸和連接尺寸									WT(kg)
公稱通經DN	L	D	D1	D2	B	Z-ØD	H	H1	D0	WT(kg)
QD47F-16C QD47F-16P QD347F-16C QD367F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD9B47F-16C QD9B47F-16P
50	178	160	125	100	16	4-Ø18	160	85	-	28
65	191	180	145	120	18	4-Ø18	170	95	-	32
80	203	195	160	135	20	8-Ø18	200	110	-	44
100	229	215	180	155	20	8-Ø18	210	120	-	86
125	356	245	210	185	22	8-Ø18	350	215	-	133
150	394	280	240	210	24	8-Ø23	530	190	-	203
200	457	335	295	265	26	12-Ø23	575	230	600	273
250	533	405	355	320	30	12-Ø25	585	260	600	450
300	610	460	410	375	30	12-Ø25	730	300	600	583
350	686	520	470	435	34	16-Ø25	860	350	800	750
400	762	580	525	485	36	16-Ø30	935	395	800	1190
450	864	640	585	545	40	20-Ø30	975	440	800	2100
500	914	705	650	608	44	20-Ø34	1060	485	800	3100
600	1067	840	770	718	48	20-Ø41	1170	591	800	3980
700	1245	910	840	788	50	20-Ø41	1270	686	800	4800

公稱通經DN	主要外形尺寸和連接尺寸									WT(kg)
公稱通經DN	L	D	D1	D2	B	Z-ØD	H	H1	DO	WT(kg)
Q47F-25C Q67F-25 Q47F-25P Q347F-25 Q367F-25P Q347F-25P Q647F-25C Q667F-25 Q647F-25P Q747F-25 Q767F-25 Q747F-25P Q9B47F-25 Q9B67F-25 Q9B47F-25P
50	216	160	125	100	20	4-Ø18	160	85	-	30
65	241	180	145	120	22	8-Ø18	170	95	-	40
80	283	195	160	135	22	8-Ø18	200	110	-	52
100	305	230	190	160	24	8-Ø23	210	120	-	97
125	381	270	220	188	28	8-Ø25	350	215	-	135
150	403	300	250	218	30	8-Ø25	530	190	-	204
200	502	360	310	278	34	12-Ø25	575	230	600	322
250	568	425	370	332	36	12-Ø30	585	260	600	535
300	648	485	430	390	40	16-Ø30	730	300	600	775
350	762	550	490	448	44	16-Ø34	860	350	800	1210
400	838	610	550	505	48	16-Ø34	935	395	800	2300
450	914	660	600	555	50	20-Ø34	975	440	800	3400
500	991	730	660	610	52	20-Ø41	1060	485	800	4208
600	1143	840	770	718	56	20-Ø41	1170	591	800	5080
700	1346	955	875	815	60	24-Ø48	1270	686	800	5750

公稱通經DN	主要外形尺寸和連接尺寸										WT(kg)
公稱通經DN	L	D	D1	D2	D6	B	Z-ØD	H	H1	DO	WT(kg)
QD47F-25C QD67F-25 QD47F-25P QD347F-25 QD367F-25P QD347F-25P QD647F-25C QD667F-25 QD647F-25P QD747F-25 QD767F-25 QD747F-25P QD9B47F-25 QD9B67F-25 QD9B47F-25P
50	216	160	125	100	88	20	4-Ø18	160	85	-	30
65	241	180	145	120	110	22	8-Ø18	170	95	-	40
80	283	195	160	135	121	22	8-Ø18	200	110	-	52
100	305	230	190	160	150	24	8-Ø23	210	120	-	97
125	381	270	220	188	176	28	8-Ø25	350	215	-	135
150	403	300	250	218	204	30	8-Ø25	530	190	-	204
200	502	375	320	282	260	38	12-Ø30	575	230	600	322
250	568	445	385	345	313	42	12-Ø34	585	260	600	535
300	648	510	450	408	364	46	16-Ø34	730	300	600	775
350	762	570	510	465	422	52	16-Ø34	860	350	800	1210
400	838	655	585	535	474	58	16-Ø41	935	395	800	2300
450	914	680	610	560	524	60	20-Ø41	975	440	800	3400
500	991	755	670	612	576	62	20-Ø48	1060	485	800	4208
600	1143	890	795	730	678	62	20-Ø54	1170	591	800	5080
700	1346	955	900	835	768	68	24-Ø54	1270	686	800	5750
QD47F-64 QD47F-64P QD347F-64 QD367F-64P QD647F-64 QD767F-64P QD747F-64 QD747F-64P QD947F-64 QD947F-64P
50	292	175	135	105	88	26	4-Ø23	160	85	-	32
65	330	200	160	130	110	28	8-Ø23	170	95	-	50
80	356	210	170	140	121	30	8-Ø23	200	110	-	64
100	432	250	200	168	150	32	8-Ø25	210	120	-	122
125	508	295	240	202	176	36	8-Ø30	350	215	-	153
150	559	340	280	240	204	38	8-Ø34	530	190	-	267
200	660	405	345	300	260	44	12-Ø34	575	230	600	521
250	787	470	400	352	313	48	12-Ø41	585	260	600	773
300	838	530	460	412	364	54	16-Ø41	730	300	600	1072
350	889	595	525	475	422	50	16-Ø41	860	350	800	1880
400	991	670	585	525	474	66	16-Ø48	935	395	800	2650
450	1092	670	630	570	524	70	20-Ø48	975	440	800	3677
500	1194	800	705	640	576	70	20-Ø54	1060	485	800	4500
600	1397	930	820	750	678	76	20-Ø58	1170	591	800	5305
