國標氟襯里截止閥

發表時間：2011-5-26 文字〖大中小〗閱讀次數：7438 [關閉窗口]

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識	供貨規范
GB/T 12233 GB/T 12235	GB/T 12221	JB/T78;JB/T79	GB/T 13927	GB/T 12220	GB/T 12220	JB/T7928

襯里、閥座	代號	適用溫度	適用介質
PTFE(F4)	F4	≤180	除熔融堿金屬，元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕介質。
PCTFE(F3)	F3	≤120
FEP(F46)	F46	≤150
PFA(可溶性F4)	FA	≤180
PVDF(F2)	F2	≤100
RPTFE(RF4)	FR4	≤180

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
閥瓣、閥桿	35	2CR13	1CR18NI9	1CR18NI12MO2TI	00CR18NI10	00CR17NI14MO2
襯里、閥座	PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性F4)
填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
活節螺栓	35		1CR17NI2		1CR17NI2
閥桿螺母	ZCUAI10FE3		ZCUAI10FE3		ZCUAI10FE3
緊固螺栓	35		1CR17NI2		1CR17NI2
螺母	45		0CR18NI9		0CR18NI9
手輪	WCB		WCB		WCB

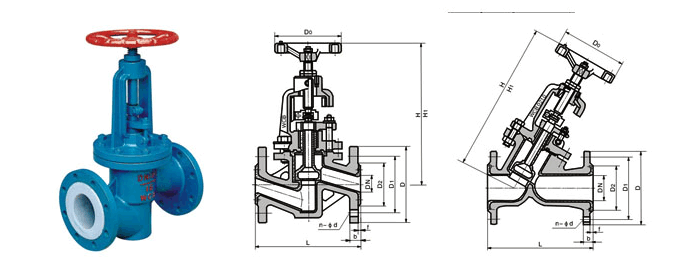

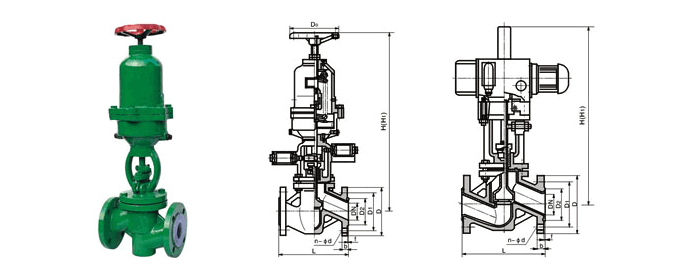

DN(mm)	NPS(inch)	L	D	D1	D2	F	B	N-ØD	D0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ø14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-Ø14	100	240	265	7
25	1	160	115	85	65	2	16	4-Ø14	120	245	270	7.8
32	1 1/4	180	135	100	78	2	18	4-Ø18	140	255	285	11
40	1 1/2	200	145	110	85	3	18	4-Ø18	140	285	315	13
50	2	230	160	125	100	3	20	4-Ø18	160	295	330	15
65	2 1/2	290	180	145	120	3	20	4-Ø18	180	350	395	23
80	3	310	195	160	135	3	22	4-Ø18	240	395	445	38
100	4	350	215	180	155	3	22	8-Ø18	240	450	490	42
125	5	400	245	210	185	3	24	8-Ø18	280	525	555	55
150	6	480	280	240	210	3	24	8-Ø23	320	605	645	77
200	8	495	335	295	265	3	26	8-Ø23	360	645	765	135
250	10	622	390	350	320	3	28	12-Ø23	400	685	805	220
300	12	698	440	400	368	4	28	12-Ø23	400	710	814	277
350	14	787	500	460	428	4	30	16-Ø23	450	750	855	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ø14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-Ø14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-Ø14	120	250	275	8.2
32	1 1/4	180	135	100	78	2	18	4-Ø18	140	260	290	12
40	1 1/2	200	145	110	85	3	18	4-Ø18	140	285	320	14
50	2	230	160	125	100	3	20	4-Ø18	160	300	335	18
65	2 1/2	290	180	145	120	3	20	4-Ø18	180	355	400	26
80	3	310	195	160	135	3	22	8-Ø18	240	400	450	40
100	4	350	215	180	155	3	24	8-Ø18	240	455	495	50
125	5	400	245	210	185	3	26	8-Ø18	280	530	560	65
150	6	480	280	240	210	3	28	8-Ø23	320	610	650	85
200	8	495	335	295	265	3	30	12-Ø23	360	650	770	150
250	10	622	405	355	320	3	32	12-Ø25	400	690	810	245
300	12	698	460	410	375	4	34	12-Ø25	400	730	845	295
PN2.5MPa
15	1/2	130	95	65	45	2	14	4-Ø14	120	240	265	7.5
20	3/4	150	105	75	55	2	16	4-Ø14	120	245	270	8
25	1	160	115	85	65	2	16	4-Ø14	140	250	275	9
32	1 1/4	180	135	100	78	2	18	4-Ø18	160	260	290	13
40	1 1/2	200	145	110	85	3	18	4-Ø18	180	285	320	15
50	2	230	160	125	100	3	20	4-Ø18	180	300	335	20
65	2 1/2	290	180	145	120	3	20	8-Ø18	240	355	400	28
80	3	310	195	160	135	3	22	8-Ø18	280	400	450	42
100	4	350	230	190	160	3	24	8-Ø23	320	455	495	57
125	5	400	270	220	188	3	26	8-Ø25	320	530	560	71
150	6	480	300	250	218	3	28	8-Ø25	360	610	650	90
